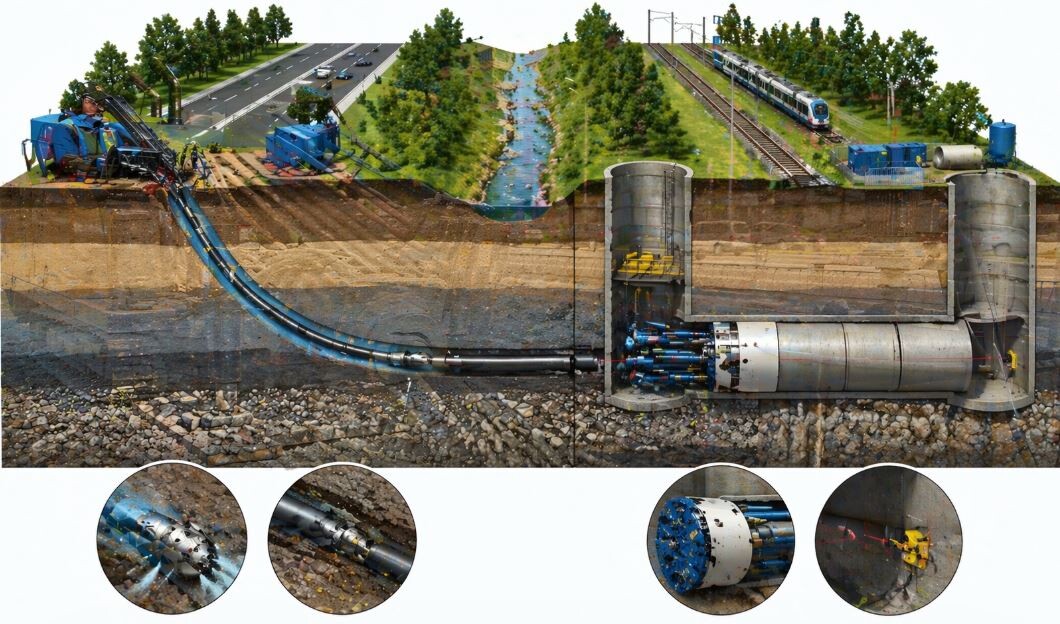

Традиционный способ монтажа инженерных коммуникаций — рытье открытых траншей — постепенно уходит в прошлое. Причины понятны: разрушение дорог, нарушение ландшафта, перекрытие транспортных потоков и долгие восстановительные работы. На смену приходят технологии закрытой прокладки — горизонтально-направленное бурение (ГНБ) и микротоннелирование. Оба метода позволяют укладывать трубы, кабели и защитные футляры без вскрытия поверхности, но реализуются принципиально по-разному. Рассмотрим их особенности, технологические этапы и правила выбора.
Горизонтально-направленное бурение: суть и сферы использования
ГНБ — это управляемый способ прокладки подземных линий, при котором буровой снаряд движется по заданной траектории. После проходки скважина расширяется, и в нее затягивается трубопровод или кожух.
Основные области применения метода:
- укладка полиэтиленовых газовых и водопроводных труб диаметром до 630 мм;
- монтаж силовых кабелей и волоконно-оптических линий в защитных рукавах;
- прокладка футляров под автодорогами, ж/д путями, водными преградами и оврагами;
- санация изношенных сетей с разрушением старой трубы и одновременным протягиванием новой.
Ключевой элемент технологии — бентонитовый буровой раствор. Специализированный состав выполняет несколько задач: снижает трение буровой колонны, выводит шлам на поверхность, охлаждает инструмент и, что важнее всего, предотвращает обрушение стенок скважины. Без качественной промывочной жидкости управляемое бурение на большие расстояния невозможно.
Этапы ГНБ:
- Пилотная скважина — буровая головка с системой навигации проходит по проектному профилю. Оператор корректирует направление в реальном времени, контролируя глубину и углы наклона.
- Расширение канала — если диаметр коммуникации превышает размер пилотной скважины, используются риммеры. Расширение выполняют за несколько проходов, постепенно увеличивая диаметр.
- Протяжка трубопровода — через расширитель или специальную тяговую головку к буровой установке крепят сварную плеть труб и втягивают ее в подготовленную полость.
- Промывка и сворачивание — отработанный раствор утилизируют, оборудование перемещают на новый объект.
На всех этапах бентонит подается мощным насосом. Расход и вязкость подбирают под тип грунта (песок, глина, гравий, скальные включения).
Микротоннелирование: устройство и технологическая цепочка
Микротоннелирование — это метод, при котором дистанционно управляемый проходческий щит (микротоннелепроходческий комплекс) разрушает грунт, а следом за ним монтируется жесткая труба (бетонная, железобетонная или чугунная). В отличие от ГНБ, здесь не требуется постоянного наземного слежения — траекторию задает лазерная система, и щит самостоятельно выдерживает направление.
Комплектация оборудования:
- стартовая и приемная шахты (котлованы) диаметром от 3–4 м для труб малого сечения до 800 мм, а при больших диаметрах — шире;
- проходческий щит с режущей коронкой и гидравлическими домкратами;
- лазерная система наведения с монитором в кабине оператора;
- насосная станция для приготовления и подачи бентонитовой суспензии;
- трубоподатчик и подъемные механизмы.
Как проходит микротоннелирование (пошагово):
- Устройство котлованов — на поверхности роют два колодца на расстоянии до 200–300 м (максимум 500 м для одного захода).
- Монтаж направляющих и щита — в стартовом котловане устанавливают раму с гидродомкратами, которые будут продавливать трубы. Щит крепят перед первой секцией.
- Продавливание и выемка грунта — домкраты толкают щит вперед. Порода через окна поступает в камеру, откуда удаляется гидротранспортом (пульпой) либо шнековым конвейером.
- Наращивание труб — после того как щит прошел длину одной секции (обычно 2–3 м), домкраты возвращают, устанавливают следующую трубу, соединяют сваркой или уплотнительными кольцами, и цикл повторяется.
- Заполнение зазора — после выхода щита в приемный котлован через специальные отверстия нагнетают цементно-бентонитовый раствор для фиксации трубы в массиве.
Главное отличие от ГНБ: в микротоннелировании бентонит служит в основном для уменьшения трения при продавливании и стабилизации забоя перед режущей головкой. Управление щитом происходит не за счет изгиба буровой штанги, а по лазерному лучу с дифференцированной подачей домкратов. Поэтому микротоннелирование не дает такой гибкой траектории, как ГНБ, зато обеспечивает идеальную прямолинейность.
Преимущества бестраншейных технологий перед открытой прокладкой
Сравним оба метода с классической траншейной схемой в городских условиях и на пересеченной местности.
Повреждение дорог. При открытой траншее требуется полное вскрытие покрытия на всей длине. При ГНБ и микротоннелировании — только небольшие котлованы площадью 2–3 квадратных метра.
Длительность работ. Открытая траншея занимает 1–3 месяца с учётом обратной засыпки. Бестраншейные методы — от 2 дней до 2 недель в зависимости от длины перехода.
Восстановление асфальта и газонов. После открытой прокладки оно обязательно и требует больших затрат. После ГНБ и микротоннелирования восстановление не требуется.
Проход под водными преградами. Открытая траншея требует водоотлива или отвода русла. Бестраншейные методы позволяют выполнить проходку без остановки судоходства.
Помехи движению транспорта. При открытой траншее — перекрытие полос и организация объездов. При бестраншейной прокладке помехи практически отсутствуют.
Риск повреждения соседних коммуникаций. В открытой траншее риск высокий из-за работы экскаватора. При бурении риск минимальный, так как проходка ведётся под существующими сетями.
Кроме того, бестраншейные методы резко сокращают объем вывозимого грунта и исключают уничтожение растительного слоя. В ГНБ с бентонитом организуют очистку и повторное использование раствора, что снижает экологическую нагрузку.
Дополнительные плюсы микротоннелирования (по сравнению с ГНБ):
- позволяет прокладывать трубы большого диаметра (до 2000 мм и более);
- эффективен в плывунах и обводненных грунтах без потери устойчивости забоя;
- дает высокую точность выхода в приемный котлован (отклонение — миллиметры).
Как выбрать между ГНБ и микротоннелированием
Методы не взаимозаменяемы — выбор зависит от геологии, диаметра, длины и требований к точности.
ГНБ предпочтительнее, когда:
- диаметр коммуникации до 630 мм (для стальных труб изредка до 1420 мм, но это сложно из-за изгиба);
- длина перехода — до 1500–2000 м (в идеальных условиях до 3000 м);
- нужно обходить препятствия по дуге или менять глубину (например, огибать фундамент);
- работа в скальных породах (пневмоударники или шарошечные долота);
- требуется высокая скорость — до 150 м/час на пилотном этапе.
Микротоннелирование выбирают, если:
- диаметр труб от 400 мм до 3000 мм (наиболее востребован диапазон 600–1500 мм);
- длина одного захода — до 400–500 м (с промежуточными станциями до 600 м);
- жесткие требования к прямолинейности (самотечная канализация, ливневка);
- прокладка под железной дорогой, где недопустима даже малейшая осадка поверхности;
- грунты сильно обводнены или сыпучие (плывуны, водонасыщенные пески).
Экономический аспект. Для малых и средних диаметров (до 400 мм) ГНБ заметно дешевле и быстрее. При диаметрах до 600 мм и длинах до 300 м ГНБ обычно выгоднее. Для больших диаметров (от 800 мм) и коротких переходов (до 150–200 м) можно рассмотреть микротоннелирование, но его стоимость часто выше из-за необходимости устройства шахт. При длине свыше 300–400 м ГНБ снова становится предпочтительнее, так как микротоннелирование потребует промежуточных котлованов.
Важное замечание: в обоих методах решающую роль играет качество бентонитовой суспензии. Хороший бентонит для ГНБ обеспечивает стабильную вязкость, надежное удержание стенок скважины и долгий ресурс насосов. Экономия на растворе часто оборачивается авариями — заклиниванием колонны или обрушением канала, что сводит на нет все выгоды бестраншейной прокладки.
Подитожим
ГНБ — идеальный выбор для трасс со сложным профилем, малых и средних диаметров, больших расстояний. Микротоннелирование — для коротких переходов, жестких труб крупного сечения и сложных грунтов с риском обрушения. Обе технологии незаменимы в современном строительстве, а их успех напрямую зависит от правильно подобранного бентонитового раствора.
